、产品[过滤器 ]的详细资料：

产品型号：TYG型

产品名称：过滤器

产品特点：TYG型过滤器以确保所有设备管道上安置免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失。适用于蒸汽、空气、水、油品等系统管道中。保护各种计量仪器、泵机、阀门、疏水器等设备。过滤器价格,过滤器报价,过滤器厂家。

二、特点：

1、抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小．重量轻。
2、过滤网材质，有奥氏本304、316、316L。
3、A型表示：精铸碳钢体，8型精铸不锈钢体，C型精铸黄、青铜。
4、连接形式：N表示螺纹，W表示承插焊、F表示法兰式。

三、主要零件部件材料表：

主要零件部件材料表	Parts 零件名称	Materials 材料
	Body 阀体	carbonstoeIStainlessSteeI Fram bronze．brass 碳钢、不锈钢、黄、青铜
	Gauze Filter Cap 滤网盖	carbonstoelStainlessSloel 碳钢、不锈钢
	Filter Core Net 滤芯网	Stainless Steel 不锈钢
	Gaske r 垫片	Metal graphite 金属石墨

四、鑫晟牌TYG型螺纹过滤器技术参数表：

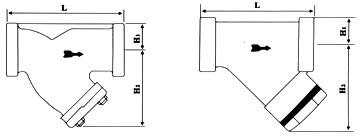

Model 产品型号	Nominal Diameter（DN） 公称通径	Connection 连接方式	Nominal Pressure（MPa） 公称压力	Max．AIlowable TMP（℃） 最高允许温度	External Dimensions（mm） 外形尺寸
					L	H1	H2
ATGN W-16 64A	15—20 25	Thread Socket weld 螺纹承插焊	1.6—6.4	425	90 100	20 23	78 88
ATGN W-16 64A	32—40 50	Thread Socket weld 螺纹承插焊	1.6—6.4	425	130 150	32 38	120 128
ATGN W-16 25A	65 80	Thread Socket weld 螺纹承插焊	1.6—2.5	350	210 230	44 54	180 192
ATGN W-16 25B	15—20 25	Thread Socket weld 螺纹承插焊	1.6—2.5	350	75、85 90	20 23	75 85
ATGN W-16 25B	32—40 50	Thread Socket weld 螺纹承插焊	1.6—2.5	350	120 140	32 38	113 122
ATGN F-16 25C	15—20 25	Thread Flange 螺纹法兰	1.6—2.3	250	85 95	22 25	78 88
ATGN F-16 25C	32—40 50	Thread Flange 螺纹法兰	1.6—2.3	250	130 150	35 40	115 125
