◆产品用途
T型过滤器是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时，其中的杂质被滤出，可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便
◆工作介质
1、化工、石油生产及城市供热中的弱腐蚀性物料。如水、氨、油品、烃类等
2、化工生产中的腐蚀性物料。如纯碱、硫酸、硝酸、醋酸等
3、制冷、空分生产中的低温物料。如液甲烷、液氮、液氧及各种冷剂
4、轻工食品、制药生产中有卫生要求的物料。如啤酒、饮料、医药用品等
| 壳体材质 |
碳钢 |
不锈钢 |
| 滤芯材质 |
不锈钢 |
工作温度（℃）
|
-30~380 |
-80~450 |
| 连接形式 |
法兰连接、对焊连接、螺纹连接 |
| 公称压力（MPa） |
0.6~5.0(150Lb~600Lb) |
| 过滤精度（目/in） |
10~300 |

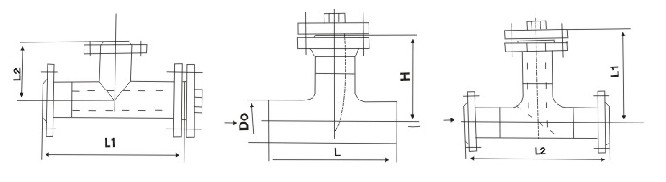

图一 图二 图三
图表一
|
T型直角法兰连接过滤器
|
|
(ST-I)见表一、图一,DN80-400,PN≤5.0
|
|
公称通径 DN
|
结构尺寸
|
管塞
|
|
L
|
L
|
|
80
|
300
|
150
|
R1/2〃
|
|
100
|
360
|
160
|
R1/2〃
|
|
150
|
440
|
200
|
R3/4〃
|
|
200
|
540
|
230
|
R3/4〃
|
|
250
|
600
|
270
|
M20×1.5
|
|
300
|
680
|
300
|
M20×1.5
|
|
350
|
750
|
340
|
M20×1.5
|
|
400
|
850
|
380
|
M20×1.5
|
图表二
|
T型对焊连接式过滤器
|
|
（ST-Ⅱ）见表二、图二，DN50-400，PN≤10.0
|
|
公称通径 DN
|
Do
|
L
|
H
|
管塞
|
|
50
|
57
|
128
|
175
|
R1/2〃
|
|
65
|
76
|
152
|
195
|
R1/2〃
|
|
80
|
89
|
172
|
210
|
R1/2〃
|
|
100
|
108
|
210
|
230
|
R1/2〃
|
|
125
|
133
|
248
|
310
|
R3/4〃
|
|
150
|
159
|
286
|
335
|
R3/4〃
|
|
200
|
219
|
356
|
400
|
R3/4〃
|
|
250
|
273
|
432
|
450
|
M20×1.5
|
|
300
|
325
|
508
|
535
|
M20×1.5
|
|
350
|
377
|
558
|
580
|
M20×1.5
|
|
400
|
426
|
610
|
640
|
M20×1.5
|
图表三
|
T型直通法兰连接式过滤器
|
|
（ST-Ⅲ）见表三、图三，DN50-600，PN≤5.0
|
|
公称通径 DN
|
L1
|
L2
|
管塞
|
|
50
|
149
|
256
|
R1/2〃
|
|
65
|
170
|
292
|
R1/2〃
|
|
80
|
182
|
312
|
R3/8〃
|
|
100
|
210
|
362
|
R3/8〃
|
|
125
|
235
|
420
|
R3/8〃
|
|
150
|
260
|
464
|
R3/8〃
|
|
200
|
320
|
560
|
R3/4〃
|
|
250
|
380
|
670
|
M20×1.5
|
|
300
|
430
|
780
|
M20×1.5
|
|
350
|
450
|
30
|
M20×1.5
|
|
400
|
530
|
910
|
M20×1.5
|
订货需知：1 ：定货时请注明产品尺寸，操作压力，滤芯材质,过滤介质及过滤精度.
2 ：当需要其他标准法兰,材质及操作压力时请在定货时注明
